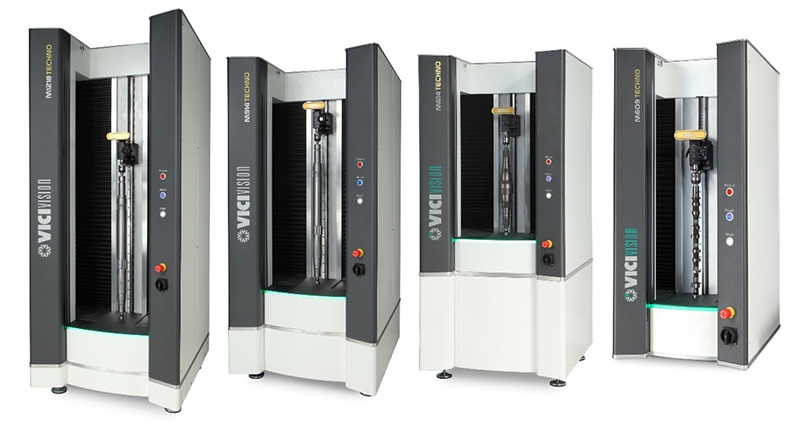

TECHNO系列用于圓柱形零件的光學測量機
TECHNO系列的機器適合直徑為40至18-毫米，長度為300至1250毫米的工件。TECHNO廣泛的量程適合您的多種需求。
TECHNO的特征
- 高分辨率：可捕捉細微特征的詳細圖像
- 重型設備：最大機器的負載能力可達60公斤
- 廣泛的量程：廣泛的量程適合多種不同工件的測量
- 專用軟件工具：適合測量曲軸精度高，可加配輔助功能（接觸式探針&共聚焦系統）
- 特殊應用：可測量凸輪軸，曲軸和渦輪等特殊工件
可測量的數值
|
靜態測量項： 直徑 長度 角度 圓弧角 倒角 |
動態測量： 同軸度 跳動 圓度 圓柱度 圓錐 |
螺紋： 標稱直徑 中徑 底徑 牙型角 螺距 跨棒距 |
螺母： 螺母直徑 不對稱度 相位角 |
輪廓測量項（選配） DXF輪廓比對 DXF導出 |

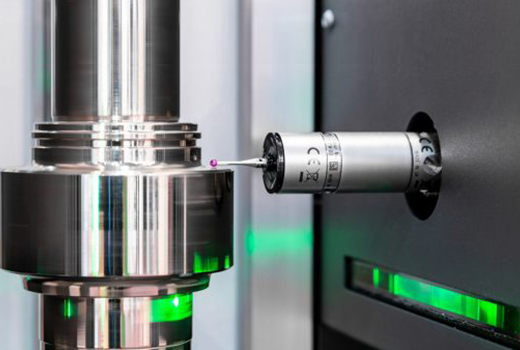

接觸式探針：將光學技術和接觸式探針測量系統結合起來為軸類測量提供多種檢測方案
- 配備雷尼紹掃描式探針，將探針安裝在光學鏡頭的上方，為客戶工件進行特定選型，覆蓋整體測量范圍，為靜態、幾何、螺紋等尺寸進行互補全方位檢測。
光學與探針的結合可測量一下數據：
. 端面跳動和全跳動. 長度
. 平行度
. 垂直度
. 鍵槽寬度
. 鍵槽深度
. 鍵槽長度
共聚焦系統：用一次掃描就能測量出花鍵軸的典型特征
新的共聚焦傳感器能夠快速驗證花鍵的符合性。通過檢測內徑，輥筒尺寸和輥筒尺寸上的跳動，一次掃描就能重建整個輪廓，并測出以下數據：
. 小直徑
. 銷軸上的尺寸
. 花鍵間距的變化
. 花鍵的同軸度
. 齒圈跳動
