產品概述：

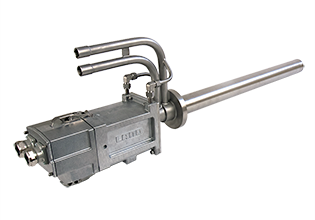

NIR-Borescope-640（NIR-B-640）可在 600 至 2000°C（1112 至 3632°F）的溫度范圍內進行測量，并提供高分辨率的熱圖像和實時、連續、高精度的溫度讀數。它采用新的寬動態范圍成像技術，可在整個寬溫度范圍內提供高精度的溫度讀數，并準確、連續地繪制熔爐和原料的溫度曲線。
NIR-B-640 采用先進的近紅外光譜濾波技術，可穿透爐內氣體提供清晰視圖，可在熔爐的整個使用壽命內采集、存儲并顯示高精度的溫度測量點數據。先進的近紅外光譜濾波系統可穿透爐內氣體提供清晰視圖，并在熔爐的整個使用壽命內采集、存儲并顯示高精度的溫度測量點數據。
當與可分析一大段時間內的數據趨勢的圖像和數據處理軟件結合使用時，NIR-B-640 是水泥窯和旋風爐、加熱爐、連續鑄造（1 區）、熱處理和退火爐的理想選擇。NIR-B-640 是 AMETEK Land 的一個熱成像解決方案，可延長熔爐壽命、優化產量、減少能耗并提高爐料溫度。
功能特點：
寬測量范圍
NIR-B-640 采用 AMETEK Land 的寬動態范圍成像技術，可以在一幀或一張圖像中準確測量“冷”和“熱”區域。這樣可以監控整個過程，而無需在運行期間切換到不同的溫度范圍。
多視圖區域
高分辨率圖像與廣角視野（90°）相結合，可同時對通道中的多個區域進行成像和測量。通過先進的數字通信，可以在位于安全區的控制室內實時查看圖像和數據。
成像軟件
熔爐性能可以通過 IMAGEPro 熱成像軟件包來監控和優化。通過實時校正，可輕松識別冷熱區域并發現加熱不均勻。
技術參數：
|
測量范圍： |
600 - 2000 °C / 1112 - 3632 °F |
|
像素分辨率： |
640 x 480 |
|
光譜響應： |
1 μm |
|
幀速率： |
7.5 fps（全幀模式） |
|
探測器： |
FPA - 半導體 |
|
光學（HFOV x VFOV)： |
90° x 67.5° |
|
光學（IFOV）： |
2.4 毫弧度（90°） |
|
對焦范圍： |
1 m 至無限大 |
|
探針直徑： |
Ø 61mm / Ø 2.4” |
|
探針長度： |
305、610 或 915 mm（12”、24”或 36”） |
|
附件： |
可選擇 3”ANSI 150 RF 法蘭和墊圈或帶有 12”立管的 PN16 DN80 法蘭和墊圈 |
|
保護窗口： |
藍寶石 |
|
精度： |
讀數的 1％（K） |
|
重復性： |
1 K |
|
尺寸： |
254 x 560 x 810 mm*（* 或 1120 或 1420 mm）；10 x 22 x 32 英寸**（** 或 44 或 56 英寸） |
|
額定功率： |
21.6 - 26.4 V dc，0.6 A |
|
重量： |
< 25 kg（609 mm/24 英寸版本） |
|
防護等級： |
IP65 |
|
攝像機供應源 |
|
|
接口： |
通過百兆以太網的數字?jǐn)?shù)據（M12、8 引腳） |
|
服務 : |
水、儀表空氣、電源輸入，位于外殼后部 |
|
電源單元（PSU）和終端以太網盒 |
|
|
組件： |
電源（PSU）/以太網通信盒（ECB） |
|
FCB - 防護等級： |
IP65 |
|
尺寸： |
174 x 93 x 56 mm / 6.5 x 3.6 x 2.2 英寸（PSU） / 230 x 200 x 115 mm / 9.1 x 7.9 x 4.5 英寸（ECB） |
|
重量 : |
1.2 kg / 2.5 磅（PSU） / 0.8 kg / 1.7 磅（ECB） |
|
接口： |
可選的光纖數據接口 |
|
圖像處理 |
|
|
軟件： |
IMAGEViewer 和 IMAGEPro 高級圖像處理和控制軟件 |
|
工作站： |
PC 工作站（可選） |
|
接口： |
開放數據接口，Modbus TCP，Moxa I/O 單元 |
|
配件 |
|
|
可選配件： |
電源、電纜、水冷/凈化安裝座和管道、軟件、工作站、自動縮回系統 |
