產品概述：

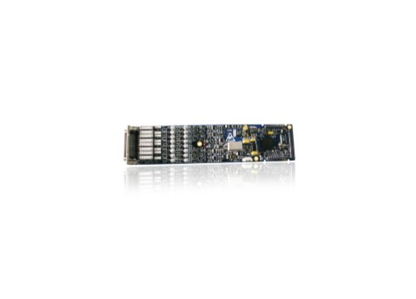

ProDAQ 3808 功能卡是 ProDAQ 3806 計數器、定時器的升級版本， 被設計工作在以下三種模（脈沖計數器、頻率計、時間間隔計數器即定時器） 中一種。在脈沖計數器和頻率測量模式，用戶可以在六個通道中處理高達 25MHz 的輸入信號。時間間隔計數器分辨率為 10ns，它覆蓋的范圍從 40ns 到 20000s，被分成六個子區間。脈寬測量測試時也可使用相同的范圍。
ProDAQ 3808 功能卡的每個通道有兩個不同的計數器：32 位的脈沖計數 器和 24 位時間間隔計數器，提供脈沖計數器和時間間隔計數器同步運行。時間 間隔計數器可以計算連續的時間間隔并把結果存在板載的 FIFO 內存中。這功 能卡有時間間隔平均功能，增加了時間和測量的精度。在板載的 FIFO 內存中， 用戶可以存儲多達 128 次的數值，并實時動態顯示測量周期的讀數。 時間間隔可以通過上升沿或下降沿或者輸入信號連續的邊緣來確定。 脈沖計數器和時間間隔計數器一般是通過門信號啟動的，而這門信號可以 由內部，外部或軟件產生。
此外，觸發信號（共用或每個通道單獨）可以用做 時間間隔測量的門限。這就提供了兩種運行模式：窗口模式（觸發器可以觸發 測量觸發脈沖脈持續時間）和啟動模式（觸發開始測量）。每種模式可以基于 通道對通道進行獨立編程。 輸入信號可以是直流或交流附加 1MΩ 或 50Ω 阻抗。每個通道有 10 位的數 模轉換器，在輸入信號的全范圍內（正負 5V）設定一個閾值電平。

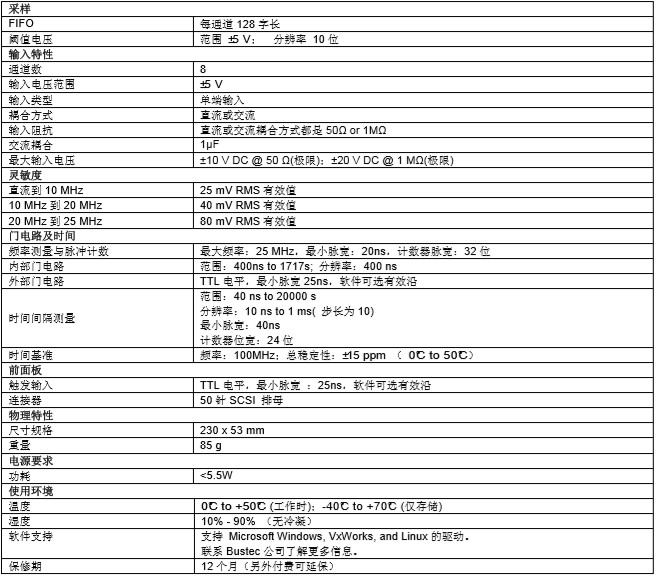

技術參數：
