產品概述:

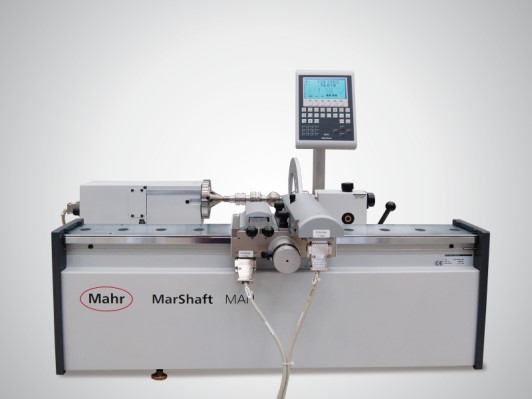

MarShaft MAN 是通用型模塊化軸測量?jī)x器,可快速而靈活地測量軸型工件,主要用于生產車間特征測試,其軸測量工具有多種儀器尺寸(工件長度高達 400 mm / 800 mm / 1200 mm / 1600 mm / 2000 mm / 2400 mm,直徑從 120 mm 到 220 mm)而且其模塊化設計使其能夠適應各種測量任務。測量模塊(如直徑、長度、圓度模塊)能以任意順序安排,而且可以方便地在后期添加,因此它是質量控制的不錯選擇。
功能特點:
-
無需操作員干預
-
高精確度的測量結果
-
很好的可重復性
-
適應于所有測量任務的測量系統,其中包括:長度、直徑、徑向跳動、軸向跳動、凹槽寬度、圓錐角、圓度、同軸度、同心度等
-
自動應用測量力以避免操作員干預
-
良好的車間兼容性,可直接用于生產
-
用戶友好型 MarCheck 評估計算機(2 個型號)
技術參數:
直徑誤差限度 (X) (µm) | (0.8 + L/100) µm,L(長)mm |
驅動 | manual |
鏡頭 | 光學測量系統 (OMS),帶矩陣相機和軟件 |
長度誤差限度 (Z) (µm) | (3 + L/100) µm,L(長)mm |
角分辨率 (°) | 0,001 |
測量范圍直徑 (X) (mm) | 120 或 220 |
工件最大重量 (kg)(文本) | 20 / 60 |
長度/直徑分辨率 (mm) | 0,0001 |
測量范圍 (Z) (mm) | 400 / 800 / 1200 / 1600 / 2000 / 2400 |
典型應用:
-
典型工件:曲軸,凸輪軸,齒輪軸,齒條,軸頸,空心軸,驅動軸,活塞
-
典型測量任務:長度,直徑,徑向跳動/軸向跳動
-
其他測量任務:距離,凹槽寬度,深度,增量,凹槽直徑,圓度,圓錐度,半徑,角度,交點,跨孔位置等。
