產品概述：

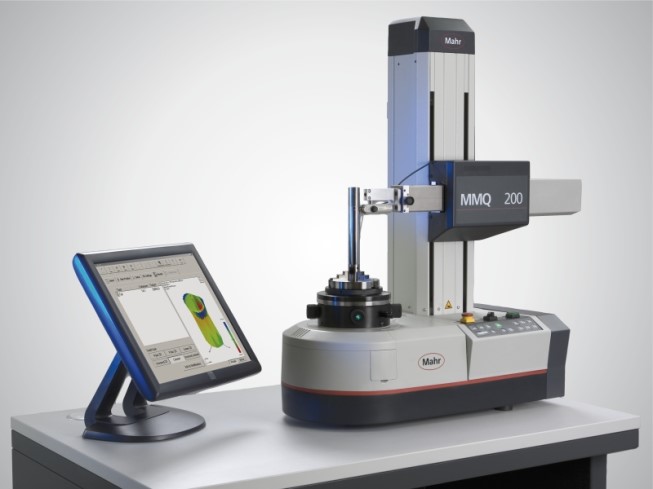

MMQ200是標準圓柱度儀，既適用于生產現場，也可用于測量室內。
功能特點：
-
· 根據 DIN/ISO 1101 去除形位偏差
-
· 全自動測量序列
-
· 圓度測量軸 (C)
-
· 機動垂直測量軸 (Z)
-
· 機動水平定位軸 (X)
-
· 手動調心調平工作臺
-
· T20W 手動長度測頭或
-

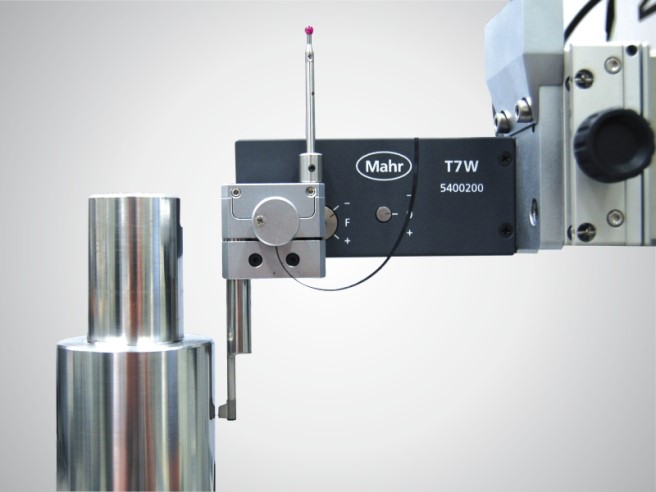

· T7W 機動測頭
-
· 人體工學控制面板，也可用于啟動所選的測量程序（P1、P2、P3）
典型應用：
MMQ200圓柱度儀能夠全自動地按標準D1N/1SO1101評定形位誤差，從而驗證產品質量。它可以測量的參數有：
-
圓度
-
直線度
-
平面度
-
平行度
-
錐度
-
同心度、同軸度
-
跳動、全跳動
-
圓柱度
-
傾斜度
-
垂直度
-
角度
-
扇形區間上的圓度、平面度、徑向跳動
-
區間上的直線度評定
技術參數：
| 圓度偏差（µm+µm/mm 測量高度）* | 0,015 + 0,0003 |
| 圓度偏差（µm+µm/mm 測量高度）** | 0,03 + 0,0006 |
| 軸向跳動偏差（µm+µm/mm 測量半徑）* | 0,02 + 0,0001 |
| 軸向跳動偏差（µm+µm/mm 測量半徑）** | 0,04 + 0,0006 |
| 調心調平工作臺 | 手動 |
| 工作臺直徑 (mm) | 160 |
| 工作臺負載，居中 (N) | 200 |
| 速度 (rpm) 50 Hz / 60 Hz | 0.2-15 |
| 測量路徑，機動 (mm)，Z 軸 | 250 |
| 直線度偏差/100 mm 測量路徑 (µm)**，Z 軸 | 0.15 |
| 直線度偏差/總測量路徑 (µm)**，Z 軸 | 0.3 |
| 跟蹤方向的平行度偏差 Z-/C-軸 (µm) | 0.5 |
| 測量速度 (mm/s)，Z 軸 | 0.5-30 |
| 定位速度 (mm/s)，Z 軸 | 0,5-100 |
| 定位路徑 (mm)，X 軸 | 150，機動 |
| 定位速度 (mm/s)，X 軸 | 0,5-30 |
版 本：
MarForm MMQ 200 有兩個型號：作為帶通用測頭 T20W 的測量站，和作為帶機動測頭 T7W 的測量站，后者具有獨特的動力驅動。MMQ 200 使用 EasyForm 軟件操作。它通過觸摸屏技術進行控制，使鼠標操作變得異常簡單。
形狀測量站，帶 T20W
MarForm MMQ 200 形狀測試儀
T20W 長度測頭，手動，帶測頭桿
EasyForm 測量和操作軟件
Intel 級計算機，Windows 7 Ultimate 64 位
24 英寸 TFT 顯示器
彩色噴墨打印機帶連接線
卡盤直徑 100 mm
形狀測量站，帶 T7W
MarForm MMQ 200 形狀測試儀
T7W 長度測頭，手動，帶測頭桿
EasyForm 測量和操作軟件
Intel 級計算機，Windows 7 Ultimate 64 位
24 英寸 TFT 顯示器
彩色噴墨打印機帶連接線
卡盤直徑 100 mm
