應用

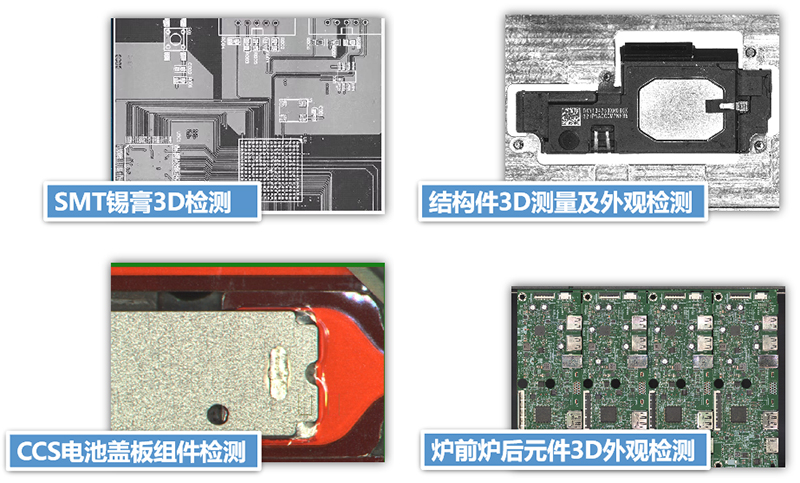

- SMT錫膏3D檢測
- 爐前爐后元件3D外觀檢測
- 結構件3D測量及外觀檢測
- CCS電池蓋板組件檢測
優勢
- 精度高
- 誤判率低
- 可定制化設計
- 成熟的 2D、3D 及 AI 算法
- SPC 遠程追蹤數據
技術參數
| 項目 | 型號 | |||
| ARP-100-17-AOI | ARP-100-15-AOI | ARP-100-12-AOI | ARP-100-10-AOI | |
| 分辨率 | 17.08 | 15.15 | 12.14 | 10.62 |
| 取像范圍(mm²) | 70*52.5 | 62.1*46.6 | 49.7*37.3 | 43.5*32.6 |
| 掃描速度(cm²/s) | 73.5 | 57.8 | 37.1 | 28.36 |
| 取像模式 | Stop-and-go | |||
| 單視野速率 | 0.45s/FOV | |||
| 垂直分辨率 | <1um | |||
| 垂直對對精度 | < 3μm (3σ) typical | |||
| 彩色二維成像系統 | Telecentric | |||
| 重量 | 22.5 | 15.2 | ||
| 測量項目 |
1. 缺件、偏移、旋轉、三維極性、反件、OCV、翹立、側立、立碑、焊接不良等 2. 焊錫拉尖、焊錫量百分比、多錫、少錫、橋接、堵孔、爬錫、焊盤污染等 |
|||
| 軟件界面 | JRS supplied API for Windows operating system | |||
| 輸出 | 3D height image precisely registered to the distortion corrected 2D images | |||
