產品概述：

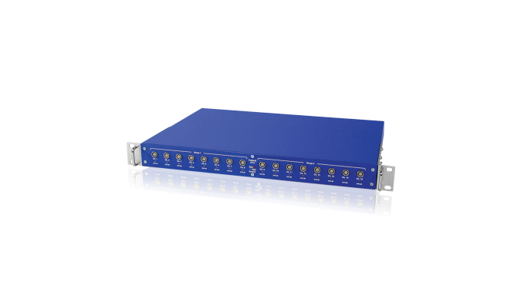

1、Pro DAQ 5716 - 16通道電橋信號調理單元：
- Pro DAQ 5716是一臺19英寸，1U高的可盤裝信號調理單元，提供16個應變片或ICP傳感器的信號調理?？蛇B接至一塊Pro DAQ 3416 - 16通道ADC功能卡或兩塊Pro DAQ 3424 - 8通道24-bit ADC功能卡上使用。
- 橋路信號調理為每個通道提供了高至20V的可編程激勵電壓，以實現在0..10V及0..-10V的正/負激勵電壓的獨立編程，每通道的電流可達50mA。通過使用每個通道的遙感線自動補償引線電阻帶來的損耗。內置的高性能120及350歐姆電阻，及用戶可自定義的電阻插槽可靈活切換1/4橋和半橋補償。
- 每通道配備了分流校準電阻以調理并移除橋路偏置電壓，三相通用型共模濾波器可去除任何不需要的高頻共模信號。同時每個通道包含了AC/DC耦合和ICP信號調理回路，支持TEDS class1 和 class2。
-
規格簡述：
- 1/4橋，半橋，全橋支持
- 內置分流器校準及自動平衡
- ICP (IEPE) 及TEDS支持
- 輔助調理模擬輸出用于連接至控制器或其他設備
- Lemo及RJ-45接口可選
- 0 ~±10 V激勵電壓, 精度0.05%
- 50 mA每通道最大激勵電流
- 120 Ohm, 350 Ohm或自定義 (用戶可自行安裝) 橋路匹配電阻，可通過軟件指令選擇
2、Pro DAQ 5821 - 16通道RTD信號調理單元：
- ProDAQ 5821系列信號調理單元適用于多種傳感器，如電阻，RTD，熱敏電阻，低溫二極管及各種電壓輸出型的傳感器。各型號的5821都具備精確的4線測量能力，因此每通道都提供高精度500μA激勵電流。電流源可對每通道進行獨立開關并被實時監測。為保證電流的高精度，輸出電流可由3416/ 3424板卡上的'on-the-fly' 自校準功能進行校準。
-
規格簡述：
-
16通道
-
RTD，熱敏電阻，低溫二極管及電壓輸出型傳感器
-
2-, 3- 及 4-線傳感器支持
-
測試精度高至 0.003 °C
-
高精度激勵電流500 µA
-
可選10 µA激勵電流用于低溫二極管
-
-
注：5821可分為5821-AA –BA –BB等版本，另有5822,5823,5824,5825等多系列信號調理單元，詳情咨詢Bustec。
