FS系列光學電場探測系統 產品簡介
光學電場探測系統主要由光學電場探頭和控制器組成，利用探頭中的光學電場傳感器替換傳統微波天線作為電場接收介質，通過光纖將探頭接收到的模擬矢量信號拉至遠端主機，還原為電信號進一步分析。光學電場探頭體積小、重量輕、工作頻率寬、動態范圍大，電場接收端無任何金屬介質，避免探測環境對測試結果產生影響。
滿足高場強探測需求，工作頻率覆蓋100k-40GHz；小型化設計，抗電磁干擾，可耐受高達50kV/m的強微波電場，也可測量0.1V/m的微弱電場，采用光纖傳輸，傳輸損耗小，避免探測環境對測試主機結果產生影響，適用于各種電磁兼容環境下電磁場探測要求。
FS系列光學電場探測系統 功能特點
- 高保真、高動態模擬矢量輸出，可進行頻域和時域的測量；
- 電場探頭無金屬組件，尺寸小，易做陣列集成；
- 傳輸介質無金屬化，傳輸損耗小，易進行長距離傳輸；
- 可采用RS485與RJ45端口遠程控制；
- 可提供多種形態的、客制化的主機、探頭和支架。
FS系列光學電場探測系統 產品應用
- 高功率微波系統(HPM)
- 主動防御武器系統
- 變電工程電磁環境監測
- 大動態電磁兼容測試系統
- 脈沖電磁場系統(EMP)
- 人機交互系統
- 相控陣雷達系統
- 高功率微波暗室
FS系列光學電場探測系統 產品規格
| 光學電場探頭 | |
| 工作波長 | 1550nm(1535~1570nm) |
| 工作頻率范圍 | 100kHz~40GHz |
| 最小探測場強@CW,100MHz | 0.1V/m |
| 最大探測場強@CW,100MHz | 50kV/m |
| 最大損傷場強@CW,100MHz | 5MV/m |
| 光纖連接器類型 | FC/SC/LC可定制 |
| 探頭類型 | 單軸/三軸 |
| 輸入光纖類型 | PM Fiber |
| 輸出光纖類型 | SM Fiber |
| 管殼材質 | 樹脂材料/ Polycarbonate@可根據客戶需求提供探頭支架 |
| 光學電場探測系統控制器 | |
| 頻率響應 | 100kHz~40GHz |
| 激光器波長調節范圍（LD） | 1530~1560nm |
| 激光器輸出功率（LD） | type 13dBm(3-15.5dBm)@CW |
| 光電探測器工作波長（PD） | 1280-1650nm |
| 光電探測器輸入光功率(PD) | ≥10dBm |
| 光學接頭 |
單軸：2端口@光輸出*1，光輸入*1，接頭類型可選 三軸：6端口@光輸出*3，光輸入*3，接頭類型可選 |
| 射頻接頭 |
單軸：1端口@射頻輸出*1，采用2.92接頭 三軸：3端口@射頻輸出*3，采用2.92接頭 |
| 鏈路增益 | ≥10dB |
| 射頻輸出阻抗匹配 | 50Ω |
| 射頻端口回波損耗 | ≤-10dB |
| 光學端口回波損耗 | ≤-55dB |
| 極限特性 | |
| 供電電壓 | AC220V 50/60Hz |
| 控制器功耗 | ≤150W |
| 工作溫度范圍 | 10~40℃ |
| 工作濕度范圍 | 45~95%RH |
| 儲藏溫度范圍 | -20~60℃ |
FLB系列模擬光端機 機箱接口定義
控制器機箱接口表
| 序號 | 型號 | 功能 |
| 1 | 2.92-K | 射頻輸入 |
| 2 | SNA-1 | 激光輸出 |
| 3 | SNA-1 | 激光輸入 |
| 4 | LAN | 控制接口 |
| 5 | DB-9 | 程序更新接口 |
光學電場探測系統控制器外形尺寸
1）前面板：

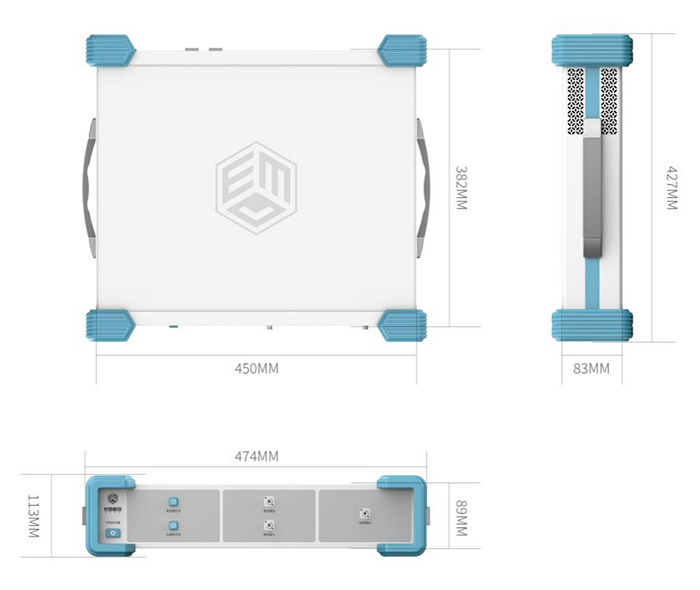

前面板：5mm厚的鋁板，主要放置射頻輸出接口、激光輸出輸入接口、激光輸入輸出控制按鍵、電源開關。前面板結構示意圖見下圖所示。
 |
 |
| FSC101--光學電場探測系統控制器（單軸） | FSC301--光學電場探測系統控制器（三軸） |
2）后面板：

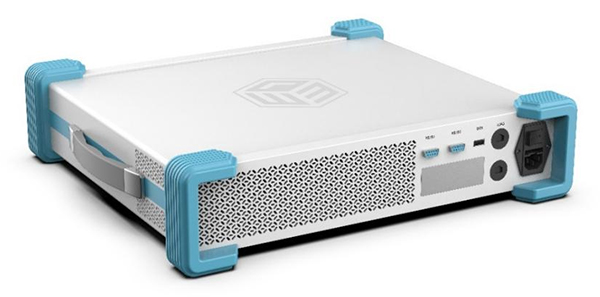

后面板：5mm厚的鋁板，主要控制接口、程序更新接口、電源接口（含保險絲）。后面板結構示意圖見下圖所示。
3）機箱結構：
- 光學電場探測系統控制器；
- 19英寸上架機箱，高度2U；
- 深度≤500mm；
- 整機重量≤15Kg；
- 整機采用AC220V 50/60Hz供電。
光學電場探頭外型尺寸

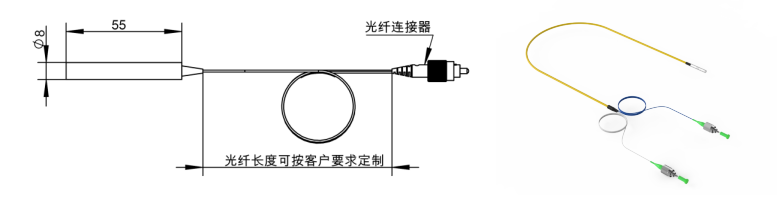

FSS101光學電場探頭（單軸）

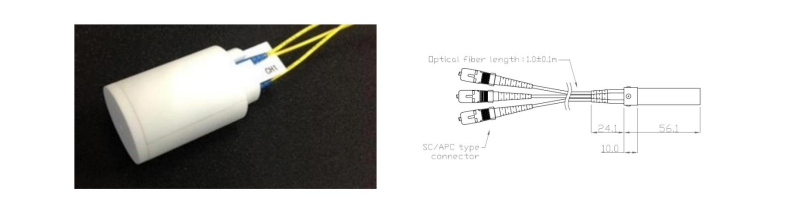

FSS301光學電場探頭（三軸）
| 類型 | 連接器 | 端接 | |
| 輸入光纖 | PM | FC/APC | 控制器激光輸出口 |
| 輸出光纖 | SM | FC/APC | 控制器激光輸入口 |
如有擴展訂制需求請與我司相關負責人聯系：
| 光波波長 | 集成頻譜分析功能 | 光纖接頭類型 | 通道數 | 光纖長度 | |||||
| A | 1310 | N | 模擬矢量輸出 | FA | FC/APC | CH1 | 單通道 | L1 | 5m |
| B | 1550 | O | 集成頻譜分析 | FU | FC/UPC | CH2 | 雙通道 | L2 | 10m |
| C | 其它 | S | 開關切換輸出 | SA | SC/APC | CH3 | 三通道 | L3 | 20m |
| SU | SC/UPC | CH4 | 四通道 | O | 其它 | ||||
| LA | LC/APC | … | |||||||
| LU | LC/UPC | CH10 | 十通道 | ||||||
| FA | FC/APC | O | 其它 | ||||||
