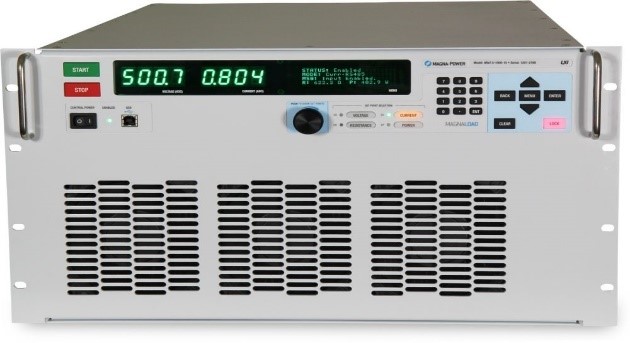

產品概述：

麥格納電子設備公司的主動電阻技術已獲得專利（美國專利編號 9,429,629），是電子負載的全新的方式。通過使用開關式的由電阻和MOSFET網絡，并結合麥格納電子設備公司的新MagnaLINK™分布式DSP架構，ARx系列產品的特性和功能與超越傳統的電子負載，但其價格卻只是其一部分。除16位精密電壓、電流、電阻、功率和分路調節器控制模式外，ARx系列還提供可變電阻控制模式，可直接控制產品的內部電阻網絡。 最后，無帶寬限制的電子負載控制模式可實現真正的階梯負載響應。

產品特點：

• MagnaLINK™分布式DSP架構

• 16位數字化編程和顯示器分辨率

•  SCPI遠程編程API

• 多種控制模式，包括：電壓、電流、功率、電阻、分路調節器和變阻器

• 多種運行范圍

• 集成前置和后置USB全面控制接口，RS485和雙MagnaLINK™接口， 且適用LXI TCP/IP以太網和IEEE-488通用接口總線GPIB。

• 數字化即插即用主從式操作

• 可編程保護限值

• 可配置的外部模擬-數字用戶輸入/輸出

• 在美國設計并生產


可變電阻模式：

• 階梯負載響應，可對麥格納負載開關電阻矩陣提供直接實時控制。共有31 種電阻器狀態可用。每種電阻器狀態均有關聯功率極限，且低于并不得超 過麥格納負載的滿量程額定功率。啟用直流輸入時，電阻器狀態間可實時切換，達到其最大額定功率。只要未超過任一電阻器狀態的功率限值，均可實現滿量度額定輸出電壓或滿量度額定輸出電流。 31種可變電阻的電阻值因型號而有所不同。對某一特定型號的可變電阻狀態，其電阻值計算方式如下：（電阻器參考值）x（電阻器乘數） 。

水冷、主動電阻技術

WRx系列憑借主動電阻技術，提供與傳統電子負載一致的性 能，價格卻只占其一小部分，同時 具有即時切換被動電阻器的能力。

使用麥格納電子設備公司的主動電阻技術，開關電阻器與MOSFET 管串聯。高性能的DSP可和諧地同時控制各耗散單元。假定通過分流電阻器的功率忽略不計，耗散于負載電阻器R1的功率是IL x VR1， 耗散于MOSFET Q1的功率是IL x VQ1。對于MOSFET，電阻器可在更高的溫度下運行，簡化了無源元件的冷卻需求。將VQ1調小、VQ2調大，系統成本比純半導體電子負載更低。通過二元切換矩可調節R1電阻器取值。最后，保持將電阻器切換增量調小、范圍增大，可保證線性模塊的電壓最低，且運行范圍處于最寬狀態。

電阻負載的優勢在于其可靠度及耗散功率的每瓦成本，而MOSFET的優勢在于其速度性能和能在寬廣操作范圍耗散功率的能力。主動電阻技術結合開關電阻和MOSFET，極大降低了產品成本，增加了新型控制模式，并仍能保持16位高精度性能。

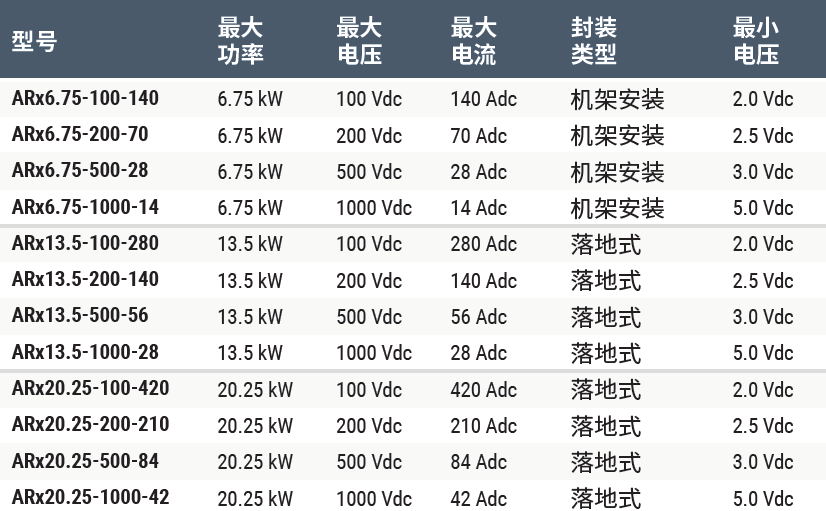

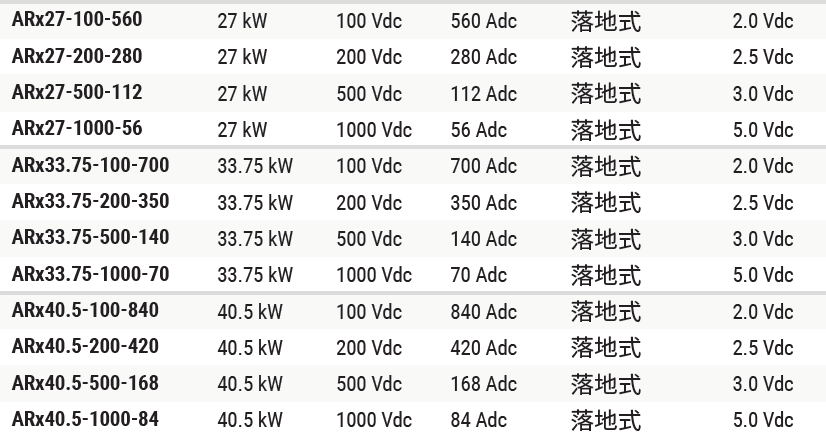

技術參數：
