產品概述：

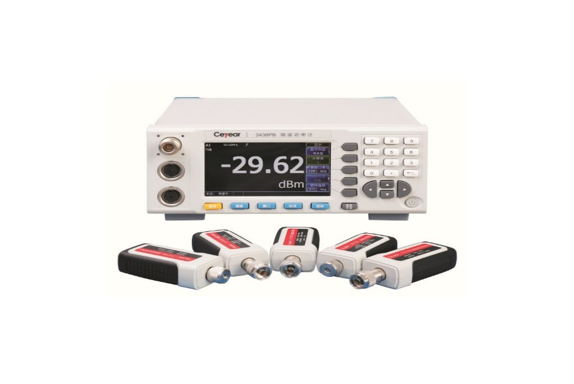

2438系列微波功率計由微波功率計主機和系列微波功率探頭組成，設計中采用寬帶二極管檢波技術、數字信號處理技術和多維校準補償技術等，使得儀器具有寬頻帶、大動態功率范圍、高精度、快速測量分析、探頭系列化、使用方便等特點于一身，主要用于對微波信號的平均功率、峰值功率和脈沖包絡功率的測量與計量。是雷達、電子對抗、通信等領域研制、生產、驗收、維護的重要測量?jī)x器。
產品特點：
-
●寬頻率覆蓋范圍，頻率覆蓋9kHz至500GHz；
-
●豐富的探頭選件，系列連續波功率探頭頻率至500GHz，單探頭最大功率動態范圍90dB。系列峰值功率探頭頻率至67GHz，單探頭最大功率動態范圍60dB；
-
●系列峰值功率探頭采用內部校準技術，無需離開被測件即可校準，無需斷開信號輸入即可校零；
-
●靈活開放的頻響偏置列表設置，配接大功率衰減器或大功率定向耦合器實現信號大功率的準確測試；
-
●彩色4.3吋液晶顯示，中/英文圖形化操作界面，方便用戶使用；
-
●具有GPIB、LAN、USB程控功能，方便搭建測試系統。
典型應用：
- 2438系列微波功率計是高性能的通用平均/峰值微波功率測量?jī)x器，主要用于對微波信號的平均功率、峰值功率和脈沖包絡功率的測量與計量。
- 在連續波模式下，是通用的傳統微波功率計。

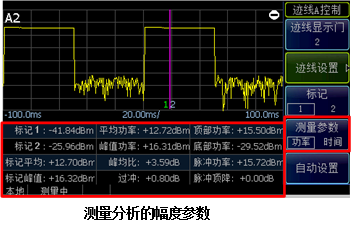

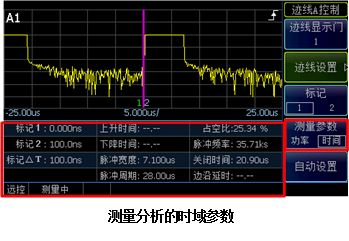

- 在峰值測量模式下，通過不同的時基設置，儀器能夠自動測量分析微波毫米波脈沖調制信號的峰值功率、脈沖功率、平均功率、過沖、上升時間、下降時間、頂部功率、底部功率、脈沖寬度、脈沖周期、占空比、關閉時間、脈沖頻率等十多種脈沖包絡參數。
技術參數：
|
儀器型號 |
2438PA/PB |
2438CA/CB |
|
通道數 |
單/雙通道 |
單/雙通道 |
|
頻率范圍* |
9kHz～500GHz |
9kHz～500GHz |
|
脈沖功率范圍* |
-40dBm～+20dBm |
—— |
|
連續波功率范圍* |
-70dBm～+50dBm |
-70dBm～+50dBm |
|
最高測量顯示分辨率 |
對數模式：0.001dB 線性模式：4位 |
對數模式：0.001dB 線性模式：4位 |
|
相對偏置范圍 |
±100.00dB |
±100.00dB |
|
上升時間 |
≤13ns |
—— |
|
視頻帶寬 |
≥30MHz |
—— |
|
最高可測脈沖重復頻率 |
10MHz |
—— |
|
最小可測脈沖寬度 |
50ns |
—— |
|
時基范圍 |
2ns/格～3600s/格 |
—— |
|
內部觸發電平范圍 |
-20dBm～+20dBm |
—— |
|
校準源頻率 |
50MHz±1MHz |
50MHz±1MHz |
|
校準源功率 |
1.000mW（1±1.0%） |
1.000mW（1±1.0%） |
|
輸出連接器 |
N（f） |
N（f） |
|
主機不確定度 |
±0.04dB |
±0.04dB |
|
顯示 |
4.3吋彩色LCD |
4.3吋彩色LCD |
|
電源 |
90～240VAC，50/60Hz |
90～240VAC，50/60Hz |
|
最大功耗 |
50W |
50W |
|
結構特點 |
臺式 |
臺式 |
|
外形尺寸（寬╳高╳深） |
220 mm ╳100 mm╳350 mm |
220 mm╳100 mm ╳350 mm |
|
主機最大重量 |
5kg |
5kg |
|
工作/存儲溫度 |
0℃～50℃/-40℃～+70℃ |
0℃～50℃/-40℃～+70℃ |
|
*取決于功率探頭 |
||
